Baumberg-Sporthalle | Havixbeck, Deutschland
Aufgabenstellung:
Aufgrund des Instandhaltungsstaus – u.a. war eine größere Zahl der Leuchtmittel ausgefallen – wurde ein umfangreiches Renovierungsprojekt erforderlich.
Erstes Ziel war eine wirtschaftliche Lösung mit kurzer Amortisiationszeit. „Wir wollen energetische Vorteile erzielen aber nicht um jeden
Preis“. Zugleich wollte der Betreiber eine deutliche Verbesserung der Beleuchtungssituation und eine flexible Anpassung der Beleuchtungsszenarien
separat für jedes der Hallensegmente der 3-fach-Turnhalle (Matrixschaltung)
Lösung:
Ein Highbay System mit 42 besonders effizienten (135lm/W) Canopy Lampen „Made in Germany“ über eine Matrixschaltung steuerbar kann
optional auf eine Beleuchtungsstärke von 350 oder 650 Lux in jedem der 3 Segmente umgeschaltet werden und liefert gleichzeitig in jedem Mode eine gleichmäßige
Ausleuchtung. Ballwurfsicherheit, Blendfreiheit und eine 5-jährige Garantie komplettieren das Leistungsspektrum. Die jährlichen Einsparungen
des neuen Beleuchtungssystems belaufen sich auf über 13.000 €.
Fakten:
Alte Beleuchtung: 174 Rastereinbaulampen mit 4x5“ Leuchtstoffröhren (174 x 130W)
Neue Lösung: 42 x 180W Canopy Matrixlicht
Effizienzsteigerung: 67%
Wirtschaftlichkeit (ROI): 28 Monate
......
Soccerhalle (KickOff Arena) | Braunschweig, Deutschland
Aufgabenstellung:
Lange Betriebszeiten und hoher Energieverbrauch waren die Hauptgründe für die Umstellung auf eine effizientere und wirtschaftlichere LED Beleuchtung. Das neue System sollte heller leuchten als die alten Highbay Lampen mit ihren 250W Natriumdampf-Leuchtmitteln und es sollte eine haltbare Lösung in einem schwierigen Umfeld werden. Hohe Staubentwicklung und große Temperatur- und Feuchtigkeitsschwankungen mussten berücksichtigt werden.
Lösung:
Der Kunde entschied sich für eine preiswerte Variante unter Beibehaltung der Highbay Lampenkörper und den Wechsel der Natriumdampf-Birnen in Corn Lights. Die Corn Lights mit jeweils 13000lm Leuchtstärke erzeugen deutlich mehr Leuchtkraft und liefern größeren Lichtkomfort für die Fußballspieler.
Fakten:
Alte Beleuchtung: 30 x 250W Highbay Light + Vorschaltgerät (30 x 320W)
Neue Lösung: 30 x 120W Corn Lights
Effizienzsteigerung: 62%
Wirtschaftlichkeit (ROI): 23 Monate
......
Tennishalle (TC Havixbeck e.V.) | Havixbeck, Deutschland
Aufgabenstellung:
Der Tennisclub hatte bereits einige Anläufe zur Umstellung auf LED unternommen aber die angebotenen Lösungen waren entweder nicht hell genug oder zu teuer. Die verbauten Lampen – Rasterfeldlampen mit je 3x1500mm Leuchtstoffröhren – waren bereits über 30 Jahre alt und in schlechtem Zustand. Die Weichmacher in den Kunststoffelementen hatten sich teilweise aufgelöst und die Anschlüsse brachen bei Röhrentausch. Zu den von uns aufgenommenen Anforderungen seitens des Kunden gehörte vor allem, dass eine gute Sicht gewährleistet sein muß. Nicht nur, dass die Lichtstärke auf der Spielfläche über 300 lux liegen muss, sondern auch, dass genügender Kontrast zwischen Ball und Umgebung gewährleistet wird und die Lichtfarbe den Vorgaben des Tennisverbandes entspricht.
Lösung:
Die vorhandenen Rasterfeldlampen wurden instandgesetzt, alle defekten Anschlüsse getauscht und die alten Leuchtstoffröhren durch 1500mm/3600lm LED Röhren ersetzt. Die Lichtstärke erhöhte sich um 15-20% und liegt derzeit bei über 350lux. Die Einsparungen beim Energieverbrauch betragen mehr als 50% und die Wartungskosten sind ebenfalls deutlich gefallen.
Fakten:
Alte Beleuchtung: 80 Rasterfeldlampen mit jeweils 3x5“ Leuchtstoffröhren + Vorschaltgerät (240 x 65W)
Neue Lösung: 240 x 30W 5“ LED Röhre (inkl. Lampenreparatur)
Effizienzsteigerung: 54%
Wirtschaftlichkeit (ROI): 28 Monate
......
Schule, Klassenräume (Sunny Brow Nursery School) | Middleton, Greater Manchester, England
Aufgabenstellung:
Das historische Gebäude der Sunny Brow Nursery School liegt inmitten einer landschaftlich reizvollen Gegend in Middleton, Greater Manchester. Die Leitung der Schule setzte bereits ein an das enge Buget angepaßte Renovierungskonzept für das Gebäude um, als sich die LED Distribution sich mit der Schulverwaltung traf. Die Beleuchtungsumstellung war zwar im Plan, aber aufgrund erwarteter hoher Kosten und der Störung der Abläufe auf niedrige Priorität gesetzt, obwohl die alte Beleuchtung bereits deutlich in die Jahre gekommen war.
LED Distribution zeigte als Ergebnis eines Audits auf, dass sie zudem viel zu dunkel war und nicht den UK Mindestanforderungen genügte. Das die Kosten für die Umstellung deutlich unter der Erwartung lag, gab letztendlich den Ausschlag für eine vorgezogene Umstellung.
Lösung:
Unter Berücksichtigung der Gebäudearchitektur und der Anforderungen an Licht im Schulbetrieb entwickelte LED Distribution ein neues Lichtkonzept, wobei hauptsächlich moderne neue Langfeldleuchten in den Klassenräumen und in den Lehrerzimmern ausgewählt wurden. Durchgängig wurden die Räume auf 500+ Lux ausgelegt und die blendfreien Lampen liefern durchgängig homogenes helles Licht.
Die neue Beleuchtung verbesserte nicht nur die Arbeitsbedigungen von Schülern und Lehrern deutlich, sondern sie verbraucht auch sehr viel weniger Energie.
Janet Cook, Schulleiter:
LED Distribution hat sehr gute Arbeit geleistet. Entgegen unserer ursprünglichen Befürchtung haben die Arbeiten unser tägliches Geschäft nur gering beeinflusst, da sie flexibel an unseren Rhythmus angepasst wurden. Die Lampen passen viel besser in unser schönes Gebäude und Wir sind begeistert von dem hellen und freundlichen Licht. Es macht einen großen Unterschied und wir sparen zudem noch Geld
Fakten:
Alte Beleuchtung: 57 Leuchtstoffröhren (5", 6" und 8" sowie 7 Downlights
Neue Lösung: 49 LED Linear Lights sowie 14 LED Röhren und 7 LED Downlights
Effizienzsteigerung: 49%
Wirtschaftlichkeit (ROI): 7,8 Jahre
......
Supermarkt (Superasia) | Glasgow, Schottland
Aufgabenstellung:
Helligkeit und gute Ausleuchtung der Verkaufsfläche zählt zu den Hauptverkaufsmerkmalen für erfolgreiche Lebensmittelgeschäfte. Lange Öffnungszeiten (13 Std/Tag an 360 Tagen/Jahr) und ineffiziente alte Raster-Einbauleuchten trieben die Betriebskosten in die Höhe. Die neue Beleuchtungseinrichtung sollte demnach eine bessere Lichtqualität bei gleichzeitig geringerem Stromverbrauch gewährleisten. Darüber hinaus sollte der Eingangsbereich mit einem attraktiven LED Display ausgerüstet werden.
Lösung:
Wir installierten qualitativ hochwertige TÜV zertifizierte 1.200mm x 600mm LED Panel. Die hellen und attraktiven Panel veränderten die Athmosphäre des Verkaufsbereichs deutlich und durch die hohen Einsparungen betrug die Amortisationszeit weniger als 1 Jahr. In Zusammenarbeit mit dem Eigentümer gestalteten und installierten wir das Schaufenster. Das moderne Design mit blauen und weißen Buchstaben auf schwarzem Hintergrund lenkt die Aufmerksamkeit auf das Geschäft und lädt den Kunden ein, den freundlich gestalteten Shop zu betreten.
Fakten:
Alte Beleuchtung: 56 Rastereibauleuchten 4 x 1200mm Leuchtstoffröhren (jeweils >160W)
Neue Lösung: 56 x 60W LED Panel (1200mm*600mm)
Effizienzsteigerung: 64%
Wirtschaftlichkeit (ROI): 20 Monate
......
Großhandel (LTC) | Glasgow, Schottland
Aufgabenstellung:
Das Licht im Warenlager des Großhändlers dient vor allem dazu, dem Besucher den Einkauf zu erleichtern. Die bestehende Beleuchtung (einflammige Leuchtkörper mit je einer 2.400mm Leuchtstoffröhre) erfüllte die Aufgabe im Wesentlichen zufriedenstellend jedoch verursachten die langen Öffnungszeiten in Verbindung mit dem hohen Energieverbrauch der alten Leuchtstoffröhren hohe Betriebskosten. Hier bestand ein ausgeprägter Bedarf, den Stromverbrauch zu senken. Tests mit anderen LED Röhren ergaben jedoch, dass deren Leuchtstärke ungenügend war.
Lösung:
Mit einer Teststellung vor Auftragserteilung wiesen wir nach, dass unsere 2.400mm LED Röhren heller als die alten Leuchtstofflampen waren.
Der anschließende Austausch ergab eine Amortisation innerhalb von weniger als 1,5 Jahren.
Fakten:
Alte Beleuchtung:30 x 250W Highbay Light + Vorschaltgerät (30 x 320W)
Neue Lösung: 30 x 120W Corn Light
Effizienzsteigerung: 62%
Wirtschaftlichkeit (ROI): 23 Monate
......
Transport/Logistik (DSV) | Venlo, Niederlande
Aufgabenstellung:
Wie in den meisten Warenlagern erfüllen auch die Logistik-Zentren der DSV unterschiedliche Aufgaben innerhalb des Gebäudes – Einsammeln und Zusammenstellen der Auftragspositionen, Büroarbeiten und Einlagerung. Der hohe Durchsatz und der damit verbundene Verkehr im Lager lenkt die Aufmerksamkeit auf die Sicherheitsbestimmungen und speziell auf genügend und blendfreie Beleuchtung über die gesamte Arbeitsfläche. Besonders kritisch ist eine gleichmäßige Ausleuchtung der schmalen Gänge zwischen den 15m Hochregalen. Derzeit setzt DSV hauptsächlich 1.500mm Leuchtstoffröhren in Fassungen mit hoch effektiven Reflektoren ein. Der Energieverbrauch der Beleuchtung trägt im Wesentlichen zum hohen Gesamtstromverbrauch bei.
Lösung:
LED Distribution verwendete eng strahlende LED Röhren (30°) zum Einbau in die bestehenden Lampenfassungen. Die Effizienz ließ sich damit gegenüber der konventionellen Technik auf das 3-fache steigern und lag gegenüber anderen LED-Lösungen um das doppelte höher. Die einzigartige LED Röhre verfügt über eine Linse, die das Licht über die gesamte Röhre gleichmäßig bündelt und gegenüber anderen Systemen, die jeweils eine Linse vor jeden LED Chip setzt, deutlich kostengünstiger produziert werden kann. Der Wechsel brachte insgesamt eine gleichmäßigere Lichtverteilung und mehr Helligkeit entlang der Hochregale und auf dem Hallenboden.
Fakten:
Alte Beleuchtung:5“/58W tubes + ballast (65W) / fitting with 60° reflector
Neue Lösung:5“/42W LED tube/30° beam angle in every 3rd fitting
Effizienzsteigerung: 67%
Wirtschaftlichkeit (ROI): 30 Monate
......
Großhandel (Sher) | Glasgow, Schottland
Aufgabenstellung:
Die 12m hohe Lagerhalle ist mit 30 Hochregalen ausgerüstet, die jeweils durch schmale Gänge voneinander getrennt werden. Der Kunde hatte bereits vorher versucht, die alten ineffizienten Natriumdampflampen zu wechseln, machte aber schlechte Erfahrungen mit einer LED Highbay-Testinstallation. Die Lichtleistung erwies sich als ungenügend und das bläuliche Licht wurde ebenfalls beanstandet. Die neue Lösung sollte mehr Leuchtkraft bringen, eine möglichst große Wirtschaftlichkeit nachweisen und die Lichtfarbe zwischen 4.000K und 5.000K liegen.
Lösung:
Für höchste Effizienz wurde ein Lösung mit 2 eng strahlenden LED Röhren (30° Abstrahlwinkel) in einer doppelflammigen Lampe verwendet, wobei je 1 Lampe mit 2 x 42W eine 500W (400W Birne + Vorschaltgerät) Natriumdampflampe ersetzte. Im Vergleich zu anderen verfügbaren LED Lösungen (2014) lag die Effizienz etwa doppelt so hoch und die Lösung war außerdem deutlich preiswerter.
Fakten:
Alte Beleuchtung:96 x 400W Lowbay Light + Vorschaltgerät (96 x 500W)
Neue Lösung: 192 x 42W /5“/30° engstrahlende LED Röhre (in Doppelfassung)
Effizienzsteigerung: 83%
Wirtschaftlichkeit (ROI): 10,5 Monate
......
Lebensmittelgeschäft (Sher/Foodasia) | Glasgow, Schotland
Aufgabenstellung:
Das alte Warenlager von Sher Brothers wurde im Jahr 2015 zur ersten asiatischen Mall in UK umgebaut. LED Distribution war hierbei mit insgesamt 3 Lichtprojekten beteiligt. Der Eingangsbereich und die Korridore sowie der Sher Gemischtwaren-Laden wurden mit LED Panel ausgerüstet. In dem asiatischen Lebensmittelgeschäft
sollten die alten ineffizienten Natrium-Lowbay Lights mit moderner effizienter LED Technik umgerüstet werden. Man versprach sich dadurch eine erhebliche Reduzierung der operativen Kosten, wobei gleichzeitig die Lichtqualität und somit die Verkaufszahlen deutlich erhöht werden sollten. Das geplante Investitionsbudget war streng limitiert und es wurde eine kurze Amortisationszeit vorausgesetzt.
Lösung:
Die Lowbay Lights wurden durch doppelflammige Lampen mit je 2 x 6“/4.800lm LED Röhren ersetzt. In der Obst und Gemüseabteilung wurden warm weiße Röhren (3.000K) und in den übrigen Bereichen neutral weiße Röhren (6.000K) installiert. Eine deutlich bessere Ausleuchtung brachte umgehend eine deutliche Umsatzsteigerung. Der Kunde vermeldete nahezu eine Verdopplung der Umsätze im Obstbereich innerhalb der ersten 4 Wochen nach Installation.
Fakten:
Alte Beleuchtung:48 x 400W Lowbay Light + Vorschaltgeräte (48 x 500W)
Neue Lösung: 96 x 40W /6“ LED Röhre (inkl. Doppelfassung)
Effizienzsteigerung: 84%
Wirtschaftlichkeit (ROI): 9 Monate
......
Büro, Anwaltskanzlei (DAR&Co Solicitors) | Manchester, England
Aufgabenstellung:
Die Beleuchtung von Eingangsbereich und Kundenzone (Raster-Einbaulampen) waren in die Jahre gekommen, unansehnlich, dunkel und nicht mehr sehr einladend, aber das größere Problem stellte die mangelhafte Beleuchtung in den Büros dar. Vor einer kurzen Amortisationszeit stand in diesem Fall die generelle Verbesserung der Beleuchtungseinrichtung, obwohl die Energieeinsparung für die Investitionsentscheidung ebenfalls eine wichtige Rolle spielte.
Lösung:
Sowohl für Büro als auch für den Publikumsbereich wurde die Beleuchtung neu geplant, wobei die Raster-Einbaulampen vornehmlich mit hocheffizienten TÜV-zertifizierten Panels und die Leuchtstoffröhren durch LED Röhren ersetzt wurden. Darüber hinaus wurden zusätzliche Panels installiert, so dass insgesamt durchgängig eine hellere und freundlichere Athmosphäre geschaffen wurde, die dem Mitarbeiter die Arbeit erleichtert und den Kunden zum Eintritt einlädt.
Fakten:
Alte Beleuchtung:Div Rastereinbaulampen mit 2×60cm und 4×120cm Röhren + Vorschaltgerät sowie diverse Leuchtstoffröhren (3.901 kW)
Neue Lösung:div 600mm*600mm LED Panel and 5"/6“ LED Röhren (1.921 kW)
Effizienzsteigerung: 51%s
Wirtschaftlichkeit (ROI): 8 Jahre
......

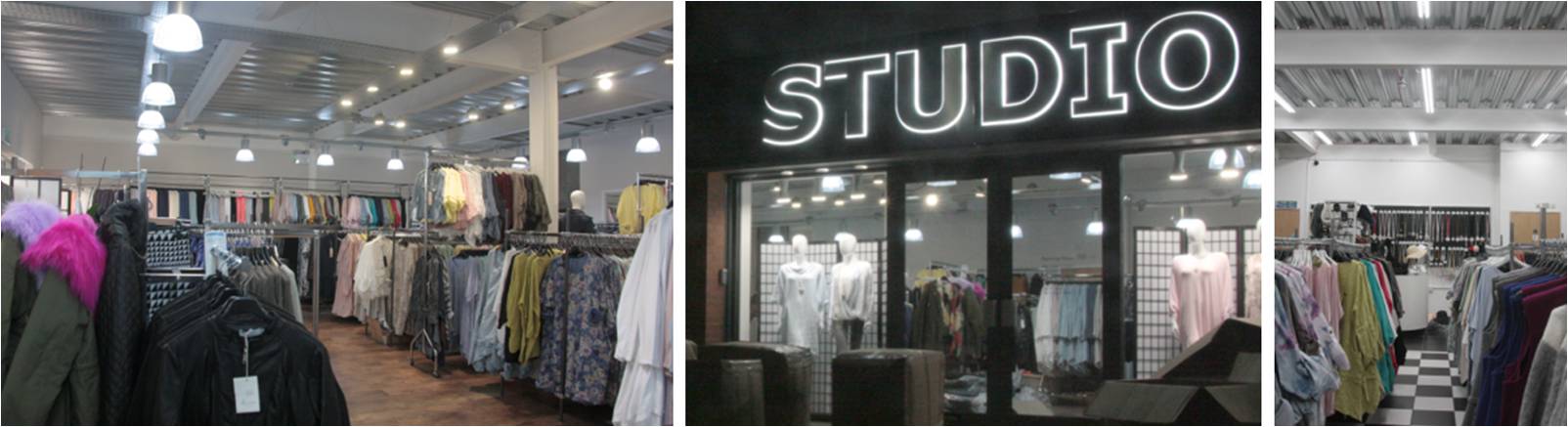

Modebotique | Manchester, England
Aufgabenstellung:
Hellere Grundbeleuchtung und eine bessere Produktpräsentation haben die höchste Priorität. Darüber hinaus soll eine einheitliche Farbwiedergabe gewährleistet sein.
Lösung:
Vor Auftragsvergabe wurde die geforderte Helligkeit über eine Teststellung mit 5“/6“ LED Röhren nachgewiesen. Mit der Installation wurde eine durchgängige verbesserte Ausleuchtung sicher gestellt. Der gesamte Shopbereich wird nun gleichmäßig ausgeleuchtet und über die Gimbalspots werden flexibel nach Bedarf Akzentuierungen und spezifische Produkthighlights erzeugt; für ein neues Einkaufserlebnis und Umsatzbelebung.
Fakten:
Alte Beleuchtung:div 5“/6“ tubes, G24 and gimbal lights (7.815 kW)
Neue Lösung:div 5“/6“ LED tubes, G24 and LED gimbal lights (4.134 kW)
Effizienzsteigerung: 48% energy savings
Wirtschaftlichkeit (ROI): 7.5 Jahre
